CS6200X-HI系列多业务万兆路由交换机

产品简介

产品概述
CS6200X-HI系列交换机是DCN推出的高性能强三层多业务万兆路由交换机，该系列交换机采用固化千兆和万兆的端口形态，支持热插拔电源。产品全新的硬件架构设计，搭载DCN最新的DCNOS模块化操作系统，可提供更大的资源表项、更快的硬件处理性能和更高的操作使用体验；支持MPLS VPN功能和VXLAN功能。CS6200X-HI系列交换机特别符合客户高性能、全功能、安...

彩页下载

CS6200X-HI系列多业务万兆路由交换机

购物车

在线咨询

产品特点
产品规格
订购信息
相关手册
产品资质

产品概述
CS6200X-HI系列交换机是DCN推出的高性能强三层多业务万兆路由交换机，该系列交换机采用固化千兆和万兆的端口形态，支持热插拔电源。产品全新的硬件架构设计，搭载DCN最新的DCNOS模块化操作系统，可提供更大的资源表项、更快的硬件处理性能和更高的操作使用体验；支持MPLS VPN功能和VXLAN功能。CS6200X-HI系列交换机特别符合客户高性能、全功能、安全可靠的大中型网络汇聚交换机和中小型网络核心交换机的要求。
CS6200X-HI系列支持CS6200X-24T6X-HI、CS6200X-48T6X-HI、CS6200X-24S6X-HI、CS6200X-48S6X-HI 4款产品，支持子卡插槽，支持热插拔模块化电源。
种类丰富，扩展性强
CS6200X-HI系列交换机包含多款产品，端口形态和规格丰富。全系列均支持24/48固化千兆电口/光口+6端口万兆光接口，支持热插拔电源。
冗余备份，稳定可靠
支持DCN EMVTE增强型多VLAN子网流量工程技术，该技术是DCN针对双上行组网环境提出的基于多VLAN子网的链路备份和负载均衡解决方案，实现对多上行链路的切换实现< 50ms 的收敛速度，使网络性能得到保障，实现电信级可靠性组网。
率先支持业界标准的ERPS 环网解决方案，<50ms 的电信级可靠性。
多进程MSTP技术，业界最优秀的MSTP解决方案，划分独立的MSTP进程，分层计算提高性能；新增接入环通过新创建一个MSTP进程实现，不影响原有业务流量，减少网络震荡。
基于热插拔双电源的冗余备份设计，用户可灵活选择单电源工作模式和双电源工作模式，提高了设备可靠性。
VSF虚拟化，领先技术
通过VSF虚拟化技术实现整个虚拟化系统中设备之间的信息共享及表项同步，VSF技术下的虚拟化系统整体性能及端口密度都得到了成倍的增长，突破了传统网络结构中单台核心设备的性能及端口密度限制，通过VSF技术可以实现跨设备的链路聚合，在简化网络配置的同时，提高了网络连接的带宽和可靠性，保证了网络的稳定运行。
VSF全面支持IPv4、IPv6、以及安全等特性，并且保证用户可以高效稳定的使用这些功能
多种交换，多样发展
支持灵活QinQ，其完全覆盖了第一代普通QinQ和第二代选择性QinQ的功能(部分机型)，给予用户最大限度的自由来配置QinQ策略。
支持N:1 VLAN ID的交换功能，即N:1 VLAN Translation，可以将接入端口报文的N个VLAN Tag转为指定的一个VLAN Tag，为QoS策略收敛提供了有力的技术保障。
支持协议VLAN、MAC VLAN、Voice VLAN等多种VLAN类型，在多业务融合网络中发挥作用。
简洁配置，安全可控
支持如下丰富的接入模式：
标准802.1X认证接入（支持标准全部功能，包括基于端口模式、报文透传、MAC Authentication、兼容Windows XP微软客户端等）;
扩展802.1X认证接入（基于用户模式、防止IP冲突和PC克隆、支持静态IP地址下发等扩展增强功能）;
纯Web Portal认证接入（无客户端、非802.1x，可基于Http和Https两种协议为接入用户推送Web Portal页面认证）。
电信标准，组播应用
CS6200X-HI系列在电信级组播功能方面具备完善的技术能力，支持标准的IGMP Query、IGMP v1\v2、IGMP v2 snooping、IGMP v3、IGMP v3 snooping、PIM、PIM6，支持IGMP快速离开机制( Fast leave v2\v3)。支持组播VLAN技术（即MVR，Multicast VLAN Register），支持DCN DCSCM受控组播功能，全面支持信源受控、点播目的受控，以及策略组播。这些特性为构建一个低成本、高性能、低带宽占用的组播网络，提供了坚实的基础。
功能全面，性能卓越
支持静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略，适合复杂的大型网络组网需求。
支持并提供ISATAP、6TO4自动隧道，同时也支持IPv6 over IPv4、IPany over GREv4、IPany over GREv6配置隧道等过渡技术，提供安全稳定的IPv6过渡方案，有效保护现有投资。
支持LDP、MPLS、MPLS VPN 。
支持M-LAG（Multi chassis Link AggregationGroup）跨设备链路聚合技术，可以将两台物理设备在转发层面虚拟成一台设备来实现跨设备链路聚合，相对于虚拟化技术来讲，保持控制层面互相独立，提升了设备级的可靠性。
支持Telemetry和NETCONF网络管理协议。
支持二层、三层VxLAN网关，BGP EVPN。
低碳节能，环保先行
CS6200X-HI完全基于温度传感实现温度监控、温度告警、自动降温、自动节能功能。可根据环境温度实时监控，调节风扇转速或者控制风扇停止，减少资源损耗，保持低噪音高性能工作环境。

产品规格

项目	CS6200X-24T6X-HI	CS6200X-24S6X-HI	CS6200X-48T6X-HI	CS6200X-48S6X-HI
端口规格	24个千兆以太网电口+6个10G SFP+光口 +1个扩展插槽	24个千兆SFP光口+6个10G SFP+光口 +1个扩展插槽	48个千兆以太网电口+6个10G SFP+光口 +1个扩展插槽	48个千兆SFP光口+6个10G SFP+光口 +1个扩展插槽
交换容量	7.92Tbps		11.52Tbps
包转发速率	426Mpps/600Mpps		462Mpps/600Mpps
VLAN特性	支持Port-based Vlan 支持IEEE802.1Q Vlan 支持Private Vlan 支持Protocol Vlan 支持Voice Vlan 支持普通QinQ 支持选择性QinQ 支持灵活QinQ 支持vlan translation 支持N:1 vlan translation
DHCP	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay 支持Option 82、Option 37/38 支持IPv4/IPv6 DHCP Snooping、IPv4/IPv6 DHCP Server
可靠性	支持STP，RSTP，MSTP 支持LACP负载均衡支持VRRP 支持EMVTE（ULPP+ULSM）和MRPP 支持Full ERPS标准防环协议支持Loopback detection、VCT、DDM 支持ULDP（实现Cisco UDLD同样功能）
安全性	支持端口限速、广播风暴控制支持端口/MAC绑定、MAC过滤支持基于端口和基于VLAN的MAC数量限制支持防ARP欺骗、防ARP扫描、ARP绑定支持DHCP Snooping、ND Snooping 支持标准IEEE 802.1x、扩展IEEE 802.1x、Web Portal 支持TACACS+
路由	静态路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略
组播	支持IGMP v1/v2/v3 snooping、MLD v1/v2 snooping 支持组播VLAN、 IPv4/IPv6 DCSCM 支持PIM-SM、PIM-DM、PIM-SSM 支持Anycast RP、静态组播、边界组播、MSDP 支持未知组播不送CPU、MSDP、PIM-DM v6
IPv6特性	支持ICMPv6、ND 支持IPv6 Ping/tracert、IPv6 Telnet、IPv6 Syslog、IPv6 FTP/TFTP 支持SNMP over IPv6、HTTP over IPv6 支持6to4、config、istap
MPLS	支持LDP、MPLS VPN
可靠性	VSF虚拟化
QoS	支持基于ACL流、VLAN ID、COS、TOS、DSCP、IPv6 FlowLabel的流分类支持聚合PolicyMap 支持基于端口和基于VLAN的PolicyMap绑定支持单速单桶双色、单速双桶三色、双速双桶三色监管支持DSCP、COS/802.1p优先级、TOS等字段重写支持每端口8个队列
ACL	支持IP ACL，基于源/目的IP、IP协议类型、IP优先级、TCP/UDP源和目的端口号等字段进行匹配支持MAC ACL，基于源/目的MAC、VLAN ID、COS等字段进行报文匹配支持IP+MAC组合ACL 支持根据时间段生效ACL 支持基于端口和基于VLAN的ACL绑定支持基于ACL的重定向支持根据ACL匹配情况执行流量统计分析功能
管理运维	支持CLI 支持IPv4/IPv6 HTTP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 SNTP/NTP 支持IPv4/IPv6的telnet用户名和密码的radius认证支持IPv4/IPv6的SSH 支持Security IP安全网管功能支持IPv4/IPv6的syslog 支持SNMPv1/v2c/v3 支持MIB接口，支持Trap 支持RMON 1，2，3，9四组支持LLDP 支持端口镜像、CPU镜像、RSPAN 支持OpenFlow 支持sFlow流量监控支持任务异常、内存异常、CPU利用率、堆栈异常检测支持交换芯片、电源、风扇、温度异常等监测，并告警
物理尺寸（宽×深×高）	440mm×380mm×44mm
相对湿度	5% - 90% 无凝结
运行温度	0℃ - 50℃
电源	支持双热插拔交流&高压直流电源模块（220V AC；240V HDC）
功耗	＜65W（不含子卡）＜85W（含子卡）	＜70W（不含子卡）＜90W（含子卡）	＜70W（不含子卡）＜90W（含子卡）	＜75W（不含子卡）＜95W（含子卡）

订购信息

型号	描述

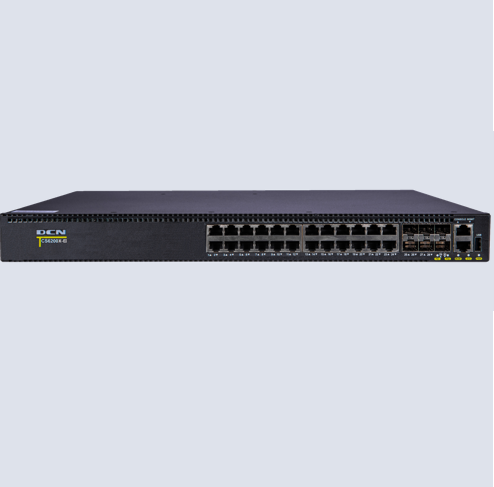

CS6200X-24T6X-HI	千兆路由交换机（24个千兆以太网电口 + 6个万兆SFP+光口 +1个扩展插槽），支持双AC电源模块热插拔（主机标配含1个AC电源模块，可选配M6200X-AC-150 电源模块1块，实现1+1冗余，不支持与其他电源模块混插使用）

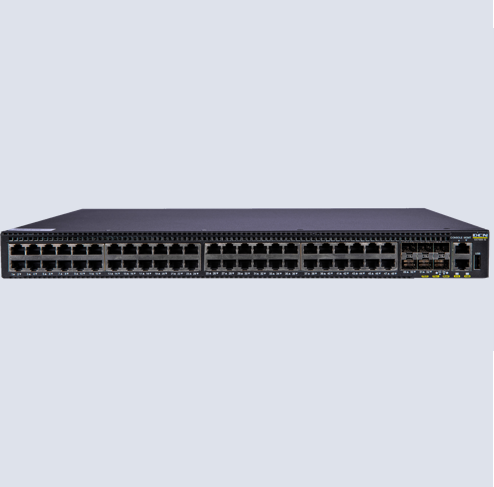

CS6200X-48T6X-HI	千兆路由交换机（48个千兆以太网电口 + 6个万兆SFP+光口 +1个扩展插槽），支持双AC电源模块热插拔（主机标配含1个AC电源模块，可选配M6200X-AC-150 电源模块1块，实现1+1冗余，不支持与其他电源模块混插使用）

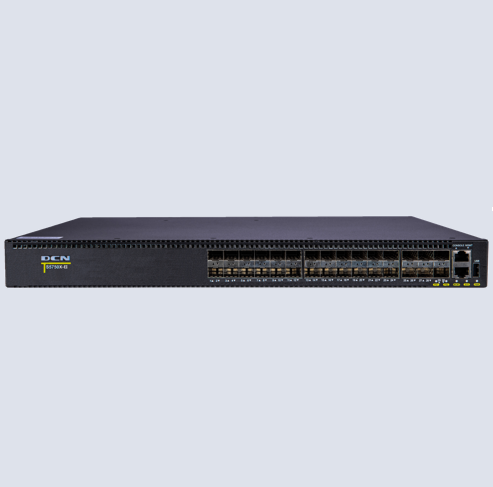

CS6200X-24S6X-HI	千兆路由交换机（24个千兆SFP光口+6个万兆SFP+光口 +1个扩展插槽），支持双AC电源模块热插拔（主机标配含1个AC电源模块，可选配M6200X-AC-150 电源模块1块，实现1+1冗余，不支持与其他电源模块混插使用）

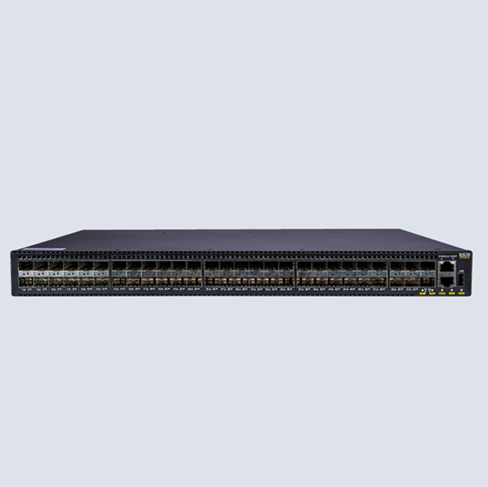

CS6200X-48S6X-HI	千兆路由交换机（48个千兆SFP光口+6个万兆SFP+光口 +1个扩展插槽），支持双AC电源模块热插拔（主机标配含1个AC电源模块，可选配M6200X-AC-150 电源模块1块，实现1+1冗余，不支持与其他电源模块混插使用）

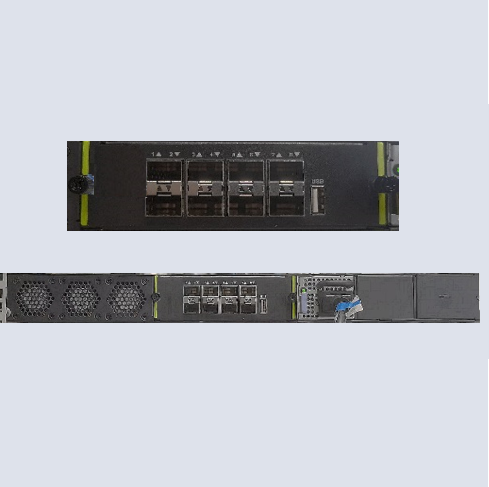

MS-6200X-8X	子卡模块（8个万兆SFP+光口），适用于CS6200X-HI系列主机
M6200X-AC-150	交流电源模块（220V AC&240V HDC，150W），(适用于CS6200X-48S6X-EI、CS6200X-HI系列、S5750X-48S6X-EI主机）
SFP-SX-L	千兆光模块-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模块-SFP-单模（1310nm，SMF，10km或MMF，550m）-LC接口
SFP-LX-40-L	千兆光模块-SFP-单模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模块-SFP-单模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模块-SFP-单模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆电模块-SFP-RJ-45接口
SFPX-SR	万兆光模块-SFP-多模（850nm，62.5μm MMF 32m；50μm 500MHz/km MMF 85m；50μm 2000MHz/km MMF 300m）-LC接口
SFPX-LR	万兆光模块-SFP-单模（1310nm，SMF，10km）-LC接口
SFPX-ER	万兆光模块-SFP-单模（1550nm，SMF，40km）-LC接口
DAC-SFPX-3M	万兆SFP+铜缆套件，带两个万兆SFP+模块，3米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接
AOC-SFPX-10M	万兆SFP+光缆套件，10米，仅适用于同型号交换机万兆SFP+接口，可用于VSF虚拟化连接
