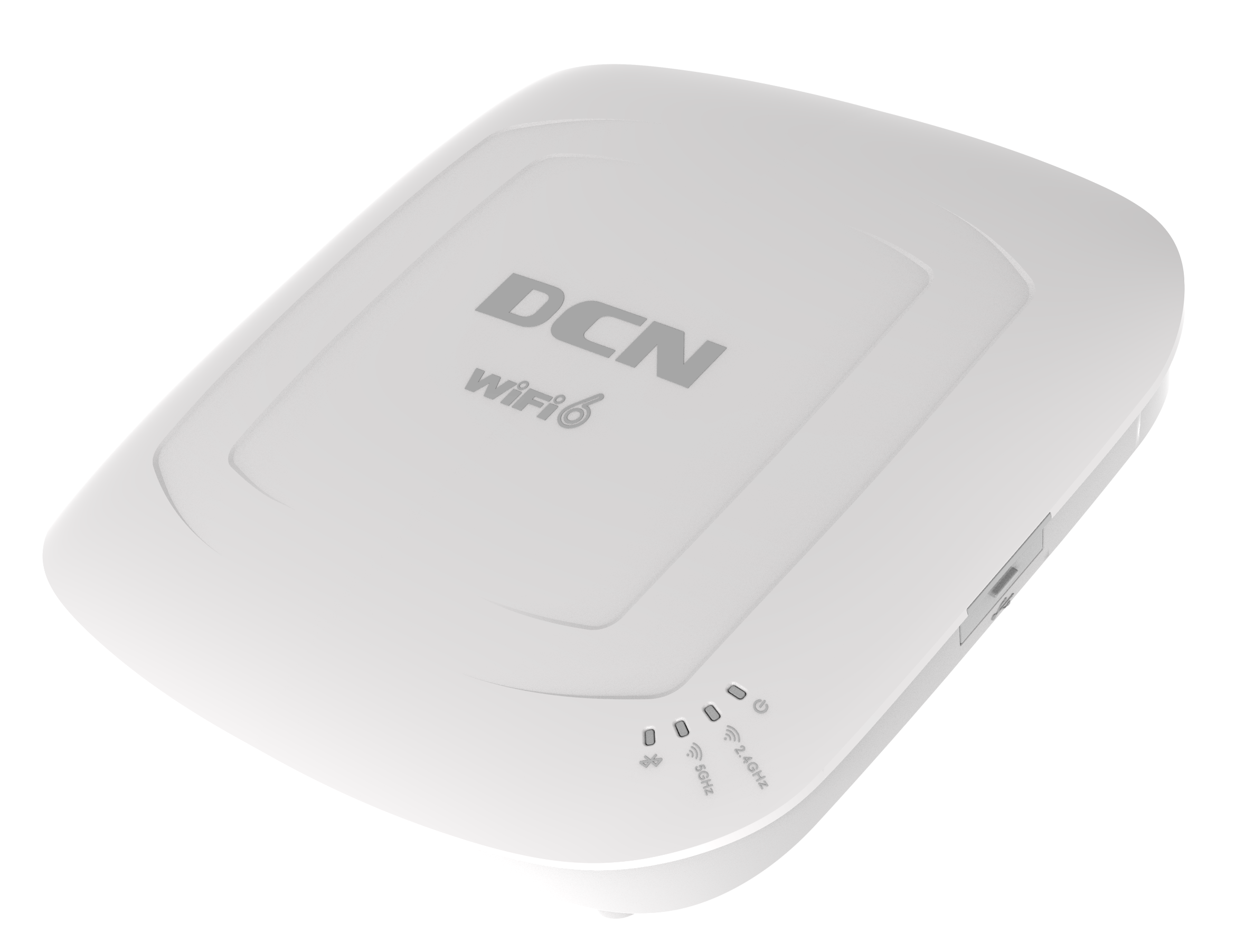

WL8200-X4 室内放装型无线AP

产品简介

WL8200-X4 是DCN推出的基于802.11ax标准的双频高性能无线接入点设备,整机最大接入速率2975Mbps。工作在2.4GHz和5GHz频段,采用MU-MIMO、OFDMA、空间复用、TWT等先进无线技术,是企业无线园网接入、校园覆盖、电子书包、酒店商业等应用场景的理想选择。...

彩页下载

购物车 在线咨询
  • 产品特点
  • 产品规格
  • 订购信息
  • 相关手册
  • 产品资质

产品概述

WL8200-X4 是DCN推出的基于802.11ax标准的双频高性能无线接入点设备,整机最大接入速率2975Mbps。工作在2.4GHz5GHz频段,采用MU-MIMOOFDMA、空间复用、TWT等先进无线技术。其中,第一路射频工作在2.4GHz频段,最大可提供575Mbps接入速率;第二路射频工作在5GHz频段,最大可提供高达2400Mbps的接入速率。

WL8200-X4实现AP同一时刻向多个终端发送数据,突破传统无线网络同一时刻只能向一个终端发送数据的机制,有效接入用户数得到了极大的提高,减少无线网络的部署开销,提升高密度用户情况下的用户体验。

WL8200-X4采用内置天线设计,提供22.5Gbps以太网接口,2USB端口;支持本地DC 12V供电和802.3at PoE供电。支持壁挂、桌面、吸顶等多种安装方式。

WL8200-X4 具有丰富的射频、移动、安全、QOS和管理等特性,配合DCN无线控制器系列产品,形成智能无线网络解决方案,可满足企业无线园网接入、校园覆盖、电子书包、酒店商业等应用场景的无线网络建设需求

智能控制和自动适应的无线网络

智能射频管理

配合无线控制器,DCN智能无线AP可实现自动功率和信道调整功能。通过专有的射频检测和RF管理算法,优化射频覆盖效果。当AP信号收到外界强信号干扰时,通过控制AP自动切换到合适的工作信道以规避干扰,以保障无线网络通信的畅通;支持无线网络黑洞补偿功能,当网络中有AP意外停止工作时,通过AC的射频管理功能可补偿由此带来的信号盲点区域,使无线网络仍可正常工作。

终端空时公平智能控制

无线网络中由于部分802.11b802.11g以及802.11n老旧终端协商速率低或者终端离AP较远协商速率低,导致大量用户无线上网延时大、速度慢、AP整机性能低下。简单地采用速率控制和流量整形,无法解决低速率终端接入环境下的AP性能问题。DCN智能无线AP通过基于终端空时公平的智能控制,根本性的解决了这个问题,保证用户无论使用何种类型的终端,都将在相同的位置上获得同样良好的无线上网体验。

智能负载均衡机制

一般情况下,无线客户端会根据AP信号强度选择接入AP,这种无控制情况下的接入方式容易导致大量客户端仅因为某个AP信号较强而集中连接到同一个AP上。而同一台AP接入客户端越多,每个客户端分享到的带宽就越窄,从而大大影响客户的使用感受。DCN无线产品可实现灵活多样的智能负载均衡:

 - 支持基于流量的AP负载均衡;

 - 支持基于用户数的AP负载均衡;

 - 支持基于频段的AP负载均衡;

 - 支持基于终端信号强度的接入控制;

 - 支持基于用户数的CACCall Admission Control),保证高优先级应用的终端接入和带宽保证;

 - 支持对弱信号终端的强制漫游控制,引导弱信号终端关联到附近信号更强的AP上;

   ● 智能终端识别

配合DCN无线控制器和统一认证平台,可以智能识别终端尺寸,系统和类型,全面支持苹果iOS、安卓和windows等主流智能终端操作系统。智能识别终端尺寸,自适应弹出不同大小、页面格局的Portal认证页面,免去了用户多次拖动,调整屏幕的操作,让用户感受到更加智能的无线体验。智能识别终端系统,在统一认证平台上看到终端的系统类型,例如windowsMAC OSAndroid,细节处体现智能。智能识别终端类型,例如手机,平板或PC机,依据不同终端类别进行动态策略控制,用户控制更加智能和精细化。

   ● 提供丰富的无线网络增值业务

DCN无线产品配合终端安全接入管理系统(DCSM)和外置Portal服务器,为用户提供了丰富的无线网络增值业务:

- 基于智能终端的各种APPs应用,促进了商城等行业的营销;

- 基于场地商位置的广告推送,广告投放更精确;

- 与用户会员系统联动,实现门户的个性化推送,为用户提供贴心的WLAN服务体验;

   ● IPv6支持

DCN智能无线AP延续了DCNIPv6上一贯的领先性。可部署在IPv6网络中,无线控制器和AP之间自动协商成IPv6隧道。无线控制器和AP完全工作在IPv6状态时,无线控制器仍能正确地识别IPv4,并能处理无线客户的IPv4报文。DCN智能无线AP IPv4/v6灵活的适应能力,能满足客户在IPv4IPv6网络迁移中的各种复杂的应用,既能在IPv6网络中给客户提供IPv4的服务,同时也能在IPv4网络中让用户轻松通过IPv6协议登录到网络。

全网无缝漫游

DCN无线控制器支持先进的无线控制器集群技术,在多台AC之间可实时同步所有用户在线连接信息和漫游记录。不仅可实现单无线控制器内的L2/L3 无缝漫游,更可完美实现跨无线控制器的快速漫游。漫游过程中不改变客户端IP信息,无需重新认证,可充分满足实时移动类业务不间断。

安全可控的无线网络

支持无线入侵检测和入侵防御

支持非法无线设备检测、入侵检测以及黑名单和白名单等无线入侵检测和无线入侵防御特性,增强了整个无线网络的安全管理。

用户安全准入

配合DCN无线控制器,DCN智能无线AP可为不同的应用场景提供多种安全接入、认证计费方式,如下:

- 支持WPA/WPA2-PSK认证;

- 支持802.1X认证;

- 支持Captive Portal认证,支持内置Portal,外置Portal,定制Portal等多种方式;

- 支持MAC地址认证;

- 支持LDAP认证;

- 实现有线无线一体化统一认证计费;

- 支持ARP欺骗的防护和DHCP安全。

支持无线SAVI

针对校园网层出不穷的伪造报文攻击,DCN无线网络产品支持SAVI(Source Address Validation,源地址有效性验证)技术。通过对地址分配协议的侦听获取用户的IP地址,保证随后的应用中能够使用正确地址上网,且不可伪造他人IP地址,保证了源地址的可靠性。同时,通过SAVIPortal技术的结合,进一步保证了所有上网用户报文的真实性和安全性。

支持用户无感知认证

结合Portal认证和MAC地址认证的机制,DCN无线网络支持用户无感知认证:用户接入采用Portal认证的无线网络,只需首次登陆输入用户名/密码,认证通过后,后台认证系统会把用户的MAC地址记录到系统中,后续用户再次连接无线网络时无需输入用户名/密码即可自动通过认证。大大提高了用户的wifi体验。

支持实时频谱保护

DCN智能无线AP支持内置射频采集模块,实现深度融合的射频监控和实时频谱防护。通过AP进行通信和数据采集,实现无线环境质量监控、无线网络能力趋势评估以及非许可干扰告警。通过图形化方式,主动探测和识别所有2.4GHz/5GHz波段的射频干扰源(Wi-Fi或非Wi-Fi),可提供各种实时频谱分析图。频谱扫描工作模式下对蓝牙、微波炉、无绳电话、ZigbeeGame Controller2.4G/5G无线影音、婴儿监护器等8种以上干扰源进行识别。

管理便捷的无线网络

   ● 易部署,易维护

DCN 智能无线AP能够自动发现DCN无线控制器,并通过AC下发配置,AP零配置即插即用, AP设备的管理、控制、固件升级、安全策略、QOS等动作都可通过无线控制器统一下发完成,网管人员不必再对数量庞大的无线AP进行单独管理和维护。

    ● 支持AP版本自动升级

可以和网络内的无线控制器自动取得关联,自动下载最新的软件版本到AP设备,并自动升级AP设备,无需人工干预,减少了网络维护的工作量。

支持远程探针分析

DCN 智能无线AP支持远程探针分析功能,可以对覆盖区内的Wi-Fi报文进行侦听捕获并实时镜像到本地分析设备供网络管理员进行故障排查、优化分析。远程探针分析功能既可以针对工作信道进行无收敛镜像,也可以对所有信道轮询采样,灵活满足无线网络监控运维要求。

支持AP自动逃生机制

对于AP+无线控制器的集中式网络体系架构,无线数据流经AP再到无线控制器进行集中转发,当无线控制器发生故障宕机后,AP无法正常工作,导致整个无线网络瘫痪。DCN无线AP支持自动逃生机制,使AP能够智能的进行链路感知,当发现无线控制器故障宕机后,AP快速切换转发模式,继续进行数据转发,实现了无线网络的高可用性,真正做到了无线用户永不掉线。


产品规格


硬件规格

项目
描述
基础参数
产品形态
室内双频WiFi 6放装型无线AP

频段/协议
2.4G:802.11b/g/n/ax

5G:802.11a/n/ac/ax


空间流
整机6条空间流

2.4G:2条空间流,5G:4条空间流

支持802.11ax 4x4 MU-MIMO技术


最大速率
整机最大速率2975Mbps
2.4G:575Mbps,5G:2400Mbps
物理参数
尺寸(长*宽*高)
201mm×195mm×41mm
接口

2个2.5Gbps以太端口,1个蓝牙接口,1RJ45调试串口

USB
2个
Console
支持
指示灯
支持
Reset键
支持
安装方式
放装、吸顶、壁挂、吊顶安装
射频参数
最大发射功率
2.4G:20dBm,5G:20dBm
(说明:实际发射功率遵照不同国家和地区法规有所不同)
发射功率调整粒度
1dBm
天线类型
内置天线
天线增益
2.4G:5dBi,  5G:7dBi
SSID数量(BSSID)
32个
每射频最大接入用户数
512
工作频段
802.11b/g/n : 2.4GHz-2.483GHz (中国)
802.11a/n/ac/ax : 5.725GHz-5.850GHz ; 5.150~5.350GHz (中国)
调制技术

OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps16-QAM@24Mbps64-QAM@48/54Mbps

DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps

MIMO-OFDM (11n: MCS 0-15

MIMO-OFDM (11ac: MCS 0-11

MIMO-OFDM (11ax: MCS 0-11
调制方式

11b:DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps

11a/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps, BPSK@6/9Mbps

11n:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM

11ac:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM

11ax: MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM
电源参数
电源输入
PoE供电:802.3atPoE供电,支持双PoE端口
本地供电:支持DC 12V本地供电(12V DC 2.5A,圆口5.5*21mm
最大功耗
<23W
环境参数
工作温度
-5°C~50°C
存储温度
-40°C~70°C
工作湿度
5% ~95% 无凝露
防护等级
IP41

软件规格

项目 描述
WLAN特性
协议
IEEE 802.11a/b/g/n/ac/ax标准
工作频段
2.4GHz和5GHz
每射频最大接入用户数
512
虚拟AP (BSSID)
32
空间流数(streams)
整机6条空间流
最大速率
整机2975Mbps
信道自动调整(DCA)
支持
功率自动控制(TPC)
支持
隐藏SSID
支持
中文SSID
支持
RTS/CTS
支持
射频环境扫描
支持
混合接入
支持
接入用户数限制
支持
链路完整性检测
支持
弱信号终端禁止接入
支持
弱信号终端强制漫游
支持
终端空时公平智能控制
支持
高密部署应用优化
支持
802.11ax支持
空间流数
6
工作频段
2.4GHz+5GHz
80MHz信道捆绑
支持
帧聚合(A-MPDU
支持
帧聚合(A-MSDU) 支持
最大相似性解调(MLD) 支持
波束切换成型(TxBF)
支持
最大合并比接收(MRC)
支持
空时分组码(STBC)
支持

低密度奇偶校验编码(LDPC)
支持

安全特性
加密
支持WPA(TKIP)、WPA-PSK、WPA2(AES)、WPA3、WEP(64/128位)
认证方式
支持802.1x认证、MAC地址认证、PSK认证、Portal认证、LDAP认证等(根据不同应用场景可能需要DCN无线控制器等产品配合)
Portal无感知认证
支持
MAC地址黑白名单
支持
WIDS/WIPS
支持
实时频谱保护
支持
防DOS攻击
支持各种无线管理报文的防DOS攻击
转发安全
支持帧过滤,白名单,静态黑名单,动态黑名单
用户隔离
支持无线用户二层隔离
支持基于SSID的无线用户隔离
SSID的定时开启和关闭
支持
Free Resource访问控制
支持
无线终端安全准入控制
支持DCSM的无线终端安全准入控制
无线SAVI
支持
ACL
支持MAC,IPv4,IPv6各种数据报文的访问控制
AP设备安全接入控制
支持AP和AC之间的mac认证,password认证,数字证书认证等AP设备安全接入方式
SSID与VLAN绑定
支持
802.11W
支持,对管理帧进行加密
转发特性
支持IP地址设置
支持静态IP地址或动态DHCP获取
支持PPPoE client
IPv6转发
支持
IPv6 Portal
支持
本地转发
支持:基于SSID+VLAN的本地转发
组播
支持IGMP-Snooping
漫游
支持快速漫游
AP切换依据
根据信号强度、误码率、RSSI、S/N、邻近AP是否正常工作等
WDS
支持
服务质量
WMM
支持
优先级映射
支持以太口802.1P识别和标记
支持无线优先级到有线优先级的映射
QOS策略映射
支持不同SSID/VLAN映射不同的QOS策略
支持匹配不同报文字段的数据流映射不同的QOS策略
支持L2-L4包过滤和流分类
支持,可以支持MAC,IPv4,IPv6各种类型报文
负载均衡
支持基于用户数的负载均衡
支持基于用户流量的负载均衡
支持基于频段的负载均衡
带宽限制
支持基于AP的带宽限制
支持基于SSID的带宽限制
支持基于终端的带宽限制
支持基于特定数据流的带宽限制
CAC(Call Admission Control)
支持基于用户数的CAC
省电模式
支持
AP自动逃生机制
支持
组播增强
支持组播转单播
BYOD
支持智能终端信息识别
管理特性
网络管理
支持AC集中管理,支持胖瘦两种模式
维护方式
支持本地维护,远端维护
web
支持中英文web管理
日志功能
支持本地日志、Syslog、日志文件导出
告警功能
支持
故障检测
支持
统计信息
支持
Fat/Fit模式切换
支持
远程探针分析
支持
AP自组网管理
支持无AC场景下多个AP的自组网管理,主AP可以对组内的其它AP进行集中管理和控制
Watch dog
支持
无线增值服务
wifi定位
支持对wifi终端和Tag的定位
wifi探针
支持
增值营销
提供丰富的无线网络增值业务:基于智能终端的各种APPs应用,基于场地商位置的广告推送,门户的个性化推送
认证
微信认证(微信连WiFi),短信认证,二维码认证等
客流分析
支持



订购信息

产品型号
描述
备注
WL8200-X4
室内双频WiFi 6放装AP,内置天线,整机最大接入速率2975Mbps22.5Gbps以太网接口,支持双PoE端口,1RJ45调试串口,2USB接口,1个蓝牙接口,支持标准802.3at PoE供电和本地DC 12V供电。(PoE供电模块和本地电源适配器需要单独选购)
必选
DCWL-PoEINJ-G+
10/100/1000Mbps单端口802.3at PoE模块
可选
WA-24E12R0-BAE
室内AP本地电源适配器(输入:100~240V AC,50/60Hz,0.55A;输出:12V DC,2.5A,圆口5.5*21mm
可选
